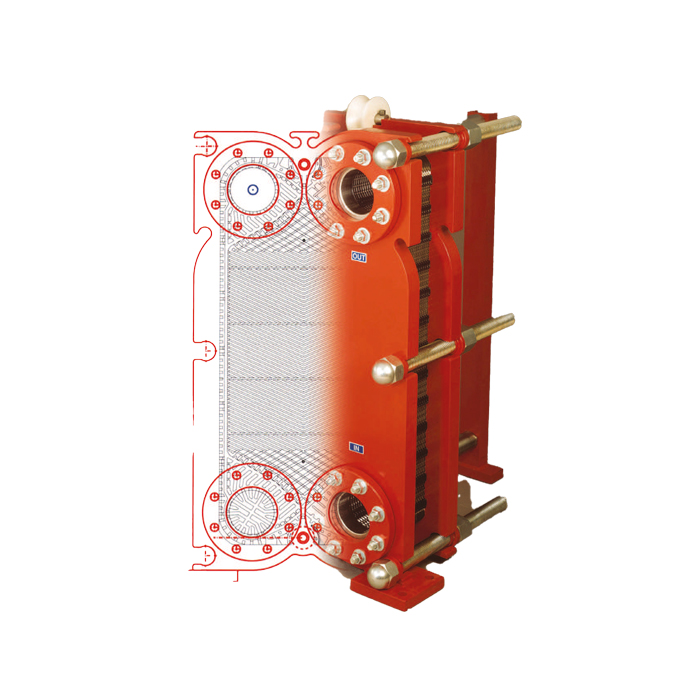

מחליפי חום לוחות “אורן” – דגמים N10/0 – N10/12
משפחת הדגמים N10 כוללת 13 דגמים שונים המסומנים N10/0 ,N10/1…N10/12. הדגמים נבדלים זה מזה בגובהם ובשטח מעבר החום שלהם.
עבור כל אחד מהמודלים קיים מגוון לוחות בעלי אורכים תרמיים שונים, דבר המאפשר התאמה אופטימלית של מחליף החום לדרישות התרמיות והמכניות של הלקוח.
מפרט טכני:
ספיקה: עד 180,000 ליטר לשעה (תלוי בזורמים ובדרישות התרמיות וההידראוליות)
• סוגי מסגרות: IG , IS, IX
• לחץ בדיקה/עבודה:
* 10/13 אטמוספרות – IG
* 16/21 אטמוספרות – IS
* 25/37 אטמוספרות – IX
• חיבורים סטנדרטיים:
* IG,IS – אוגן 100 מ”מ PN16 DIN 2501
* IX – אוגן 100 מ”מ PN25 DIN 2501
חומרים סטנדרטיים-
• דפנות הידוק:
* פלדה פחמנית צבועה בצבע אפוקסי קלוי בתנור
* פלדת אלחלד 304
* פלדת אלחלד 316
• חומרי חיבורים:
* צפוי נירוסטה AISI 316 או AISI 304
* טיטניום
* פלדה פחמנית
* גומי
• לוחות:
* פלדת אלחלד AISI 316 או 304 AISI
* טיטניום
• אטמים:
* EPDM
* NBR
* FKM
* VITON
• ניתן על פי דרישה לייצר את מחליף החום גם מחומרים אחרים
